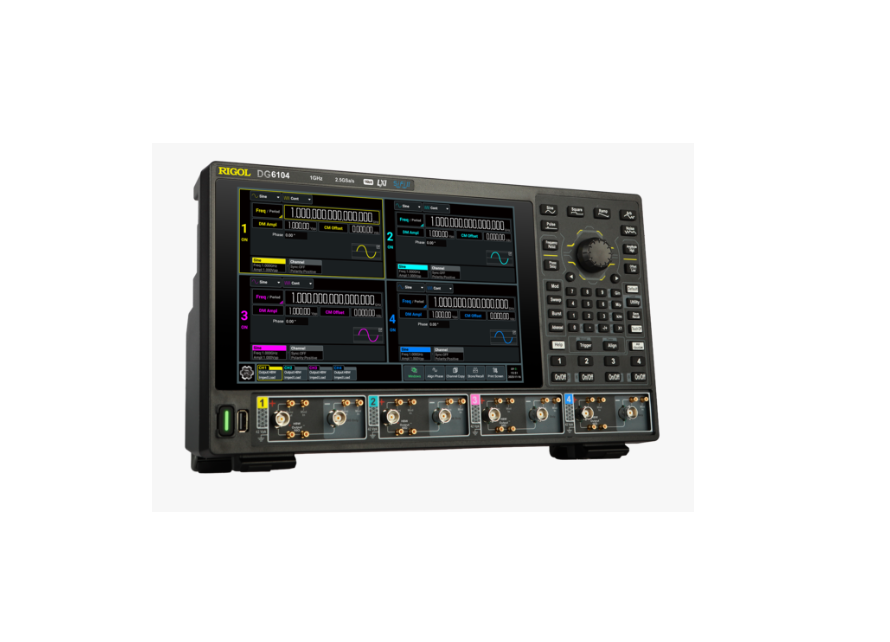

Máy phát xung, phát tín hiệu Rigol DG6052 (2 kênh, 500Mhz)

Thông số kỹ thuật Rigol DG6052

1. Thông tin chung

• Model: DG6052 / DG6054 / DG6102 / DG6104
• Số kênh:
  • DG6052: 2 kênh
  • DG6054: 4 kênh
  • DG6102: 2 kênh
  • DG6104: 4 kênh
• Loại đầu ra: SND / HBW / AMP
• Tần số tối đa:
  • DG605x: 500 MHz
  • DG610x: 1 GHz
• Tốc độ lấy mẫu: 2.5 GSa/s
• Độ phân giải dọc: 16 bit
• Độ sâu bộ nhớ:
  • 256 Mpts/CH (tiêu chuẩn)
  • 512 Mpts/CH (tùy chọn)

2. Chế độ hoạt động

• Chế độ đầu ra: Liên tục, Điều chế, Quét, Burst, Nâng cao

Dạng sóng liên tục

• Sin, Vuông, Ramp, Xung, Nhiễu, Arb, DC, Harmonic

Điều chế

• AM, FM, PM, SUM
• ASK, FSK, PSK, PWM

Quét

• Tuyến tính
• Logarit
• Bước

Burst

• N chu kỳ
• Có cổng (Gated)

Chế độ nâng cao

• Sequence
• Pattern
• Arbitrary
• PRBS
• Multi-pulse
• Multi-tone
• IQ

3. Đầu ra SND (BNC)

Biên độ (50Ω)

• ≤100 MHz: 1 mVpp → 10 Vpp
• ≤250 MHz: 1 mVpp → 5 Vpp
• ≤350 MHz: 1 mVpp → 2 Vpp
• ≤500 MHz: 1 mVpp → 1 Vpp

Thông số

• Độ chính xác: ±(1% + 1 mVpp)
• Độ phân giải:
  • 0.1 mVpp / 0.1 mVrms / 1 mV / 0.1 dBm hoặc 4 digits
• Đơn vị: Vpp, Vrms, dBm, V (High/Low)

Offset

• Phạm vi: ±5 Vpk
• Độ chính xác: ±(1% |set| + 1 mV + 0.5% Vpp)
• Độ phân giải: 1 mV

Trở kháng

• Output: 50Ω ±1%
• Load: 1Ω → 10 kΩ hoặc High-Z

4. Đầu ra Amplifier (BNC)

Biên độ (50Ω)

• ≤100 MHz: 2 mVpp → 20 Vpp
• ≤250 MHz: 2 mVpp → 10 Vpp
• ≤350 MHz: 2 mVpp → 4 Vpp
• ≤500 MHz: 2 mVpp → 2 Vpp

Thông số

• Độ chính xác: ±(2% + 2 mVpp)
• Độ phân giải: giống SND
• Offset: ±5 Vpk

Trở kháng

• Output: 50Ω ±1%
• Load: Không điều chỉnh

5. Đầu ra HBW (SMB)

Biên độ (50Ω)

• ≤500 MHz: 400 mVpp → 2 Vpp
• 500 MHz – 1 GHz: 400 mVpp → 1 Vpp

Thông số

• Độ chính xác: ±(1% + 1 mVpp)
• Độ phân giải: giống SND

Offset

• Phạm vi: -200 mV → +200 mV
• Độ chính xác: ±(1% + 5 mV)
• Độ phân giải: 1 mV

Trở kháng

• 50Ω (single-ended)
• 100Ω (differential)

6. Cách ly & bảo vệ

• Model 2 kênh:
  • Các kênh cách ly
  • Nhưng SND: CH1–CH3, CH2–CH4 không cách ly
• Model 4 kênh:
  • Các kênh cách ly
  • Nhưng SND:
    • CH1–CH5
    • CH2–CH6
    • CH3–CH7
    • CH4–CH8 không cách ly
• Bảo vệ:
  • Tự động ngắt đầu ra khi quá tải
