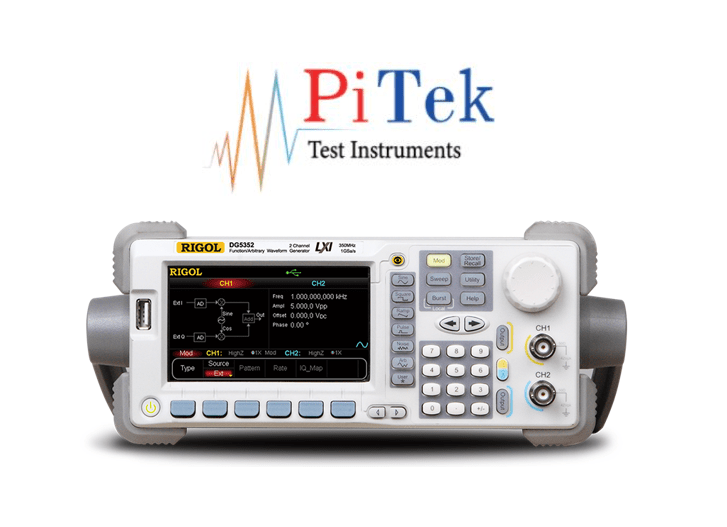

Tổng quan Máy phát xung Rigol DG5101
Máy phát xung Rigol DG5101 là máy tạo dạng sóng kết hợp nhiều khả năng bao gồm Function Generation, Arbitrary Waveform Generation, IQ Baseband Source/IQ IF Source, Frequency Hopping Source (optional) and Pattern Generation (optional). Máy phát xung Rigol DG5101 có các mẫu kênh đôi, độc lập, đơn và thực, cung cấp các mức pha và mặt đất có thể điều chỉnh giữa hai kênh. Máy phát xung Rigol DG5101 sử dụng công nghệ Tổng hợp kỹ thuật số trực tiếp (DDS) cung cấp tín hiệu ổn định, chính xác, độ méo thấp.
| Model | DG5071 | DG5072 | DG5101 | DG5102 | DG5251 | DG5252 | DG5351 | DG5352 |
|---|---|---|---|---|---|---|---|---|
| Max. Frequency | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 250 MHz | 250 MHz | 350 MHz | 350 MHz |
| Max. Sample rate | 1 GSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s |
| Resolution | 1 µHz | 1 µHz | 1 µHz | 1 µHz | 1 µHz | 1 µHz | 1 µHz | 1 µHz |
| Channels | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
Tần số: 100Mhz
Số kênh: 1
Tốc độ lấy mẫu: 1GS/s ; 128M record length
Độ phân giải: 14bit
Dạng xung: Since, vuông, răng cưa, xung, nhiễu và xung tùy ý
Sóng Sin:1uHz ~ 350Mhz
Sóng vuông:1uHz ~ 120 Mhz
Sóng răng cưa: 1uHz ~ 5Mhz
Sóng dạng xung pulse: 1uHz ~ 50Mhz
Sóng tùy ý: 1uhz ~ 50Mhz
Điều chế : AM, FM, PM, ASK, FSK, PSK, PWM
Các kênh cách ly , 1GB flash memory
Hiển thị 4.3-inch color TFT
Nguồn cung cấp : 100-240 VAC, 45-440 Hz
Kích thước : 230 mm × 106 mm × 501 mm, 4.3 kg
Phụ kiện : Máy chính, Cáp BNC, dây nguồn, HDSD, chứng nhận chuẩn.
Tài liệu tham khảo
| Power Amplifier | PA1011 10W POWER AMPLIFIER FOR GENERATORS. Requires generator to function. |
 |
|||
| Rack Mount Kit | RM-DG5000 Rack Mounting Kit for a DG5000 Series Generator. May be different than image. Rack kits are different for each instrument. |
 |
