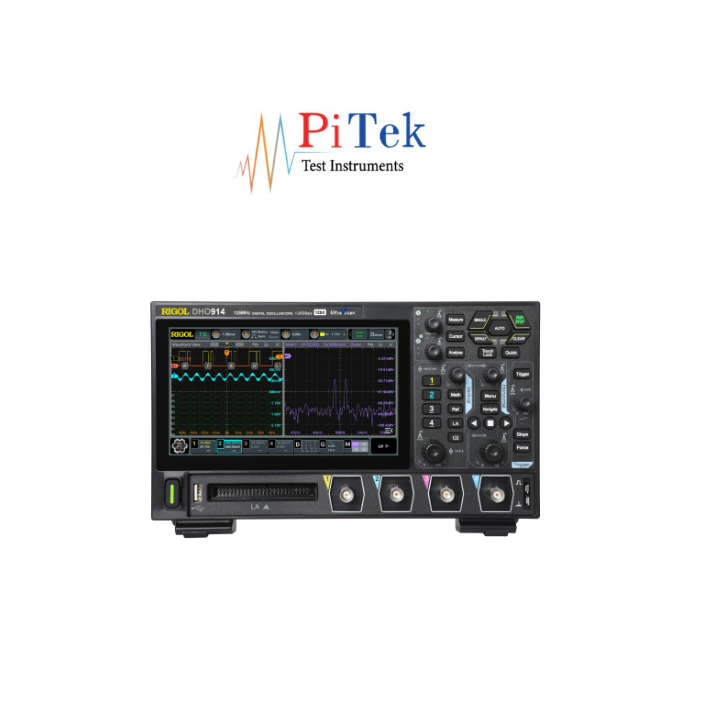

Máy hiện sóng kỹ thuật số Rigol DHO914

16,668,500 VNĐ

Hãng sản xuất: Rigol
Model: DHO914
Băng thông : 125 MHz
Số kênh : 4 kênh analog , 16 kênh kỹ thuật số
Xuất xứ: Trung Quốc
Bảo hành chính hãng 12 tháng.

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Mô tả

Tổng quan Máy hiện sóng kỹ thuật số Rigol DHO914

Máy hiện sóng kỹ thuật số Rigol DHO914 là máy hiện sóng kỹ thuật số tiết kiệm hiệu suất cao của RIGOL. Máy hiện sóng kỹ thuật số Rigol DHO914 có tốc độ chụp lên tới 1.000.000 wfms/s (ở Chế độ UltraAcquire), độ sâu bộ nhớ 50 Mpts, độ phân giải 12 bit và độ ồn thấp. Máy hiện sóng kỹ thuật số Rigol DHO914 hỗ trợ 16 kênh kỹ thuật số.

Đặc điểm tính năng Máy hiện sóng kỹ thuật số Rigol DHO914 :

Băng thông kênh analog: 125 MHz
4 kênh analog, 16 kênh kỹ thuật số
độ phân giải dọc lên tới 12 bit
Tốc độ lấy mẫu thời gian thực lên tới 1,25 GSa/s
Độ sâu bộ nhớ lên tới 50 Mpts
Phạm vi độ nhạy dọc: 200 μV/div đến 10 V/div
Tối đa. tốc độ chụp 1.000.000 wfms/s (ở chế độ UltraAcquire)
Màn hình cảm ứng điện dung đa điểm 7″ (1024×600)
Hỗ trợ giao diện Web Control
Hỗ trợ nguồn điện Type-C: thiết kế giao diện nguồn Type-C, sử dụng bộ cấp nguồn di động 65W

Tổng quan về các model DHO800 Series và DHO900 Series

Người mẫu	DHO914	DHO914S	DHO924	DHO924S
Băng thông	125 MHz	125 MHz	250 MHz	250 MHz
Bộ tạo hàm, phát xung tùy ý	KHÔNG	CÓ	KHÔNG	CÓ

So sánh dòng DHO800 và DHO900

Model	Dòng sản phẩm Rigol DHO800	Dòng sản phẩm Rigol DHO900
Băng thông	70/100 MHz	125/250 MHz
Kênh	2 hoặc 4 kênh	4 kênh analog + 16 kênh kỹ thuật số
Độ sâu bộ nhớ	25 Mpts (kênh đơn)	50 Mpts (kênh đơn)
thời gian tăng	5 ns / 3,5 ns	2,8 ns / 1,4 ns
Tỉ lệ trục dọc	500 µV/div – 10 V/div	200 µV/div – 10 V/div
Tỷ lệ ngang	5 ns/div – 500 s/div	2 ns/div – 500 s/div
Bộ tạo hàm, phát xung tùy ý	KHÔNG	Có cho mẫu -S
Máy phân tích logic	KHÔNG	Có

Thông số kỹ thuật

Kênh	4 kênh analog + 16 kênh kỹ thuật số
Tỷ lệ mẫu	1,25 GSa/s (chia cho số kênh hoạt động)
Tốc độ chụp dạng sóng	1.000.000 wfms/s
Độ phân giải dọc	12 bit
Lưu trữ nội bộ	8GB
Giao diện	LAN, HDMI, USB Host, Thiết bị USB, HDMI, Đạt/không đạt, Kích hoạt ra
Tùy chọn giải mã	I2C, SPI, UART/RS232, CAN
Trưng bày	Màn hình cảm ứng đa điểm 7″ (1024×600)
Công suất đầu ra cần thiết	12V, 4A. 48W
Tiêu chuẩn điện năng	PD2.0 / PD3.0
Kích thước	265,35 x 161,75 x 77,38 mm
Cân nặng	1,78 kg

Phụ kiện

Máy hiện sóng kỹ thuật số Rigol DHO914 đi kèm với các phụ kiện sau:

Đầu dò PVP2350 (x4)
Giấy chứng nhận hiệu chuẩn
Dây điện
Cáp USB

Tùy chọn mua thêm

Đầu dò logic (PLA2216)	Đầu dò này mở rộng phạm vi với 16 kênh kỹ thuật số. Đầu dò này được thiết kế đặc biệt cho dòng DHO900.

Tài liệu tham khảo Máy hiện sóng kỹ thuật số Rigol DHO914S

DHO900_DataSheet

Phụ kiện tham khảo mua thêm

Đầu dò thụ động	PVP2350 Đầu dò thụ động 350 MHz với bộ chọn 1x:10x. Băng thông rộng ở chế độ 1x lên tới 35 MHz.
Đầu dò vi sai	Đầu dò vi sai điện áp cao RP1050D , DC-50 MHz, 7000 Vpp
Đầu dò thụ động	Đầu dò thụ động RP6150A 1.5GHz. Đầu dò có thể khác với hình ảnh chỉ ra.
Bộ chuyển đổi 50 Ohm	Bộ chuyển đổi trở kháng ADP0150BNC 50 Ohm cho máy hiện sóng hoặc máy phát điện
Cáp BNC	Cáp BNC CB-BNC-BNC-MM-100 (dài 1 mét)
Đầu dò vi sai	PHA0150 Đầu dò điện áp chênh lệch 70 MHz 1500 V
Đầu dò vi sai	PHA1150 Đầu dò điện áp chênh lệch 100 MHz 1500 V
Đầu dò vi sai	PHA2150 Đầu dò điện áp chênh lệch 200 MHz 1500 V
Nguồn thăm dò dòng điện	Bộ nguồn đầu dò RP1000P RP1003C/RP1004C/RP1005C
Đầu dò dòng điện	Đầu dò dòng điện RP1001C , DC-300 kHz, 100 Apeak
Đầu dò dòng điện	Đầu dò dòng điện RP1003C , DC-50 MHz, đỉnh 50A. Yêu cầu nguồn điện RP1000P.
Đầu dò dòng điện	Đầu dò dòng điện RP1004C , DC-100 MHz, đỉnh 50 A. Yêu cầu nguồn điện RP1000P.
Đầu dò dòng điện	Đầu dò dòng điện RP1005C , DC-10 MHz, đỉnh 300A. Yêu cầu nguồn điện RP1000P.
Đầu dò dòng điện	RP1006C Đầu dò dòng, DC-2 MHz, đỉnh 500A. Yêu cầu nguồn điện RP1000P. Tiếng ồn 25mArms
Đầu dò điện áp cao	Đầu dò điện áp cao RP1010H với băng thông 40 MHz, điện áp DC tối đa 10kV, độ suy giảm 1000:1
Đầu dò điện áp cao	Đầu dò điện áp cao RP1018H với băng thông 150 MHz, điện áp DC tối đa 18kV, độ suy giảm 1000:1
Đầu dò vi sai	Đầu dò vi sai điện áp cao RP1025D , DC-25 MHz, 1400 Vpp
Đầu dò vi sai	Đầu dò vi sai điện áp cao RP1100D , DC-100 MHz, 7000 Vpp
Đầu dò điện áp cao	ĐẦU DÒ THỤ ĐỘNG RP1300H 100:1 300 MHz ĐẾN 2KV
